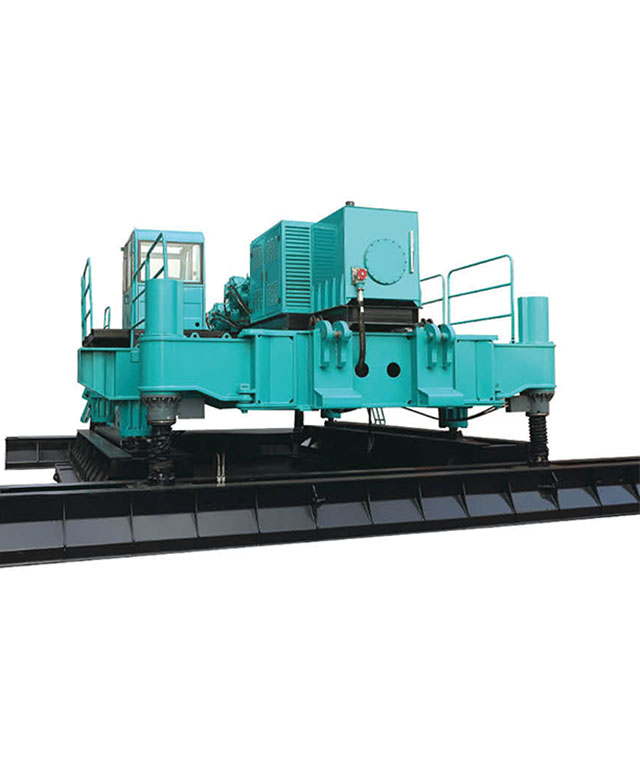

BZJ步属式全液压三支点打桩架
产品介绍
| 项目 Iten | 单位 Unit | BZJ160型 | BZJ170型 | BZJ180型 |
| 立柱总长 | m | 39 | 51.1 | 51.1 |
| 立柱筒体直径 | mm | 920 | 1067 | 1067 |
| 立柱导轨中心距 | mm | 600xφ102 | 600xφ102 | 600xφ102 |
| 立柱角度调整范围 | ° | ±1.5 | ±1.5 | ±1.5 |
| 斜撑油缸行程 | mm | 2800 | 2800 | 3400 |
| 斜撑油缸行程 | mm | 2800 | 2800 | 3400 |
| 最大钻孔机型号 | mm | ZLD100-3 | ZLD330.85-5 | ZLD330.85-5 |
| 最大柴油锤型号 | DH | D160 | D160 | D180 |
| 最大立柱长度时最大拉拔力 | KN | 706.3 | 743 | 850 |
| 液压卷扬机 | 单绳拉力 | KN | 120 | 120 | 120 |
| 绳速 | m/min | 0-21 | 0-21 | 0-21 |
| 钢丝绳直径 | mm | 22 | 22 | 22 |
| 容绳量 | m | 580 | 760 | 835 |
| 平台回转角度 | ° | ±10 | ±10 | ±10 |
| 桩架横向移动 | 速度 | m/min | ＜4.5 | ＜4.5 | ＜3.4 |
| 步长 | mm | 3100 | 3100 | 3100 |
| 桩架纵向移动 | 速度 | m/min | ＜2.7 | ＜2.7 | ＜1.3 |
| 步长 | mm | 800 | 800 | 800 |
| 桩架顶升 | 速度 | m/min | ＜0.55 | ＜0.55 | ＜0.44 |
| 高度 | mm | 500 | 450 | 500 |
| 履板轨距 | 工作时 | mm | 9100 | 9100 | 9400 |
| 移位 | mm | 4800 | 4700 | 6000 |
| 轮距 | 工作时 | mm | 4800 | 5600 | 6000 |
| 移位 | mm | 5000 | 4700 | 5000 |
| 横向履板 | 长度 | mm | 9500 | 11600 | 12800 |
| 宽度 | mm | 1200 | 1200-1400 | 1200-1800 |
| 纵向履板 | 长度 | mm | 6900 | 6900 | 6900 |
| 宽度 | mm | 1700 | 2200 | 2200 |
| 电动机功率 | kw | 60 | 60 | 60 |
| 液压系统压力 | mpa | 25 | 25 | 25 |
| 打桩机总重量 | T | 140 | 197 | 204 |
